市场中常见的挂篮及挂篮构件（目前以菱形挂篮和三角挂篮为主）：

  1)平行桁架式挂篮

上部结构一般为一 等高桁梁 ;

受力特点 :底模平台及侧模支架所承荷重均由前后吊杆垂直传至桁架节点和 箱梁底板上, 故又称 吊篮式结构 , 桁架在其后端用压重或锚固或二者兼之来解决 倾覆稳定问题,桁架本身为受弯结构。

  2)平弦无平衡重挂篮

平弦无平衡重挂篮是在平行桁架式挂篮的基础上, 取消压重, 在主桁架上部 增设前后上横桁架, 根据需要, 其可沿主桁纵向滑移, 并在主桁横移时吊住底模 平台及侧模架。 由于挂篮底部荷重作用在主桁架上的力臂减少, 大大减少了倾覆 力矩,故不需平衡压重,其主桁后端则通过梁体竖向预应力筋锚固主梁顶板上。

  3)弓弦式挂篮

弓弦桁架挂篮的主桁架 外形似弓形 ,故认为是从平行桁架式挂篮演变而来, 除具有桁高随弯矩大小变化, 受力合理的特点, 还可在安装时在结构内部预施应 力以消除非弹性变形,故也可取消平衡重,所以一般重量较轻。

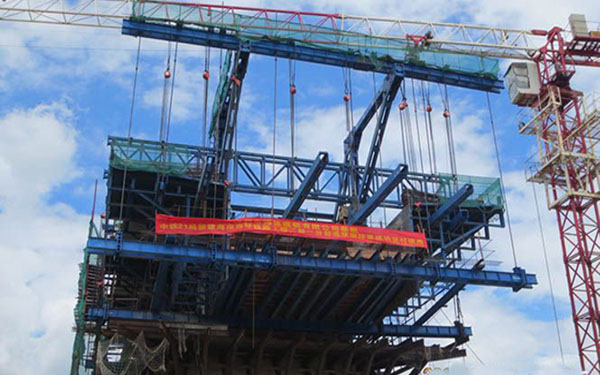

  4)菱形挂篮

菱形挂篮可认为是在平行桁架式挂篮的基础上简化而来,其上部结构为菱 形, 前部伸出两伸臂小梁, 作为挂篮底模平台和侧模前移的滑道, 其菱形结构后 端锚固于箱梁顶板上,无平衡压重,而且结构简单,故大大减轻自身静荷。

  5)滑动斜拉式挂篮

该挂篮在力学体系方面有较大突破, 其上部采用斜拉式体系代替梁或桁架式 结构的受力, 而由此引起的水平分力, 通过上下限位装置承受, 主梁的纵向倾覆 稳定由后端锚固压力维持。其底模平台后端仍吊挂或锚固于箱梁底板之上。

  6)三角形组合梁挂篮

三角形组合梁挂篮是在平行桁架式挂篮的基础之上, 将受弯桁架改为三角形组合梁结构。 又由于其斜拉杆的拉力作用, 大大降低了主梁的弯矩从而使主梁能 采用单构件实体型钢,由于挂篮上部结构轻盈,除尾部锚固外,还需较大压重。 其底模平台及侧模支架等的承重传力与平行桁架式挂篮基本相同。

  7)自承式挂篮

自承式挂篮分为两种, 一种是模板支承在整体桁架上, 桁架用销子和预应力 筋挂在己成箱梁的前端角上, 灌注混凝土时主梁和走行桁架移至一边, 挂篮前行 时再安上, 吊着空载的模板系统前移。 另一种是将侧模制成能承受巨大压力的刚 性模板。 通过梁上的水平及竖直应力筋拉住模板来承担混凝土重, 走行方法与前 者相同, 由临时吊车悬吊着模板系统前移到下一梁段。 这种方法对跨度不很大的 等高箱梁较为适宜。

  8)牵索式挂篮

在斜拉桥的施工中, 利用斜拉主索牵挂挂篮, 其承重结构不再支承在已灌筑 梁段顶面, 而是悬挂于已成梁段的下面, 通过牵索系统将挂篮前端的垂直荷载直 接传到斜拉桥的主塔上,这是它的特点。
